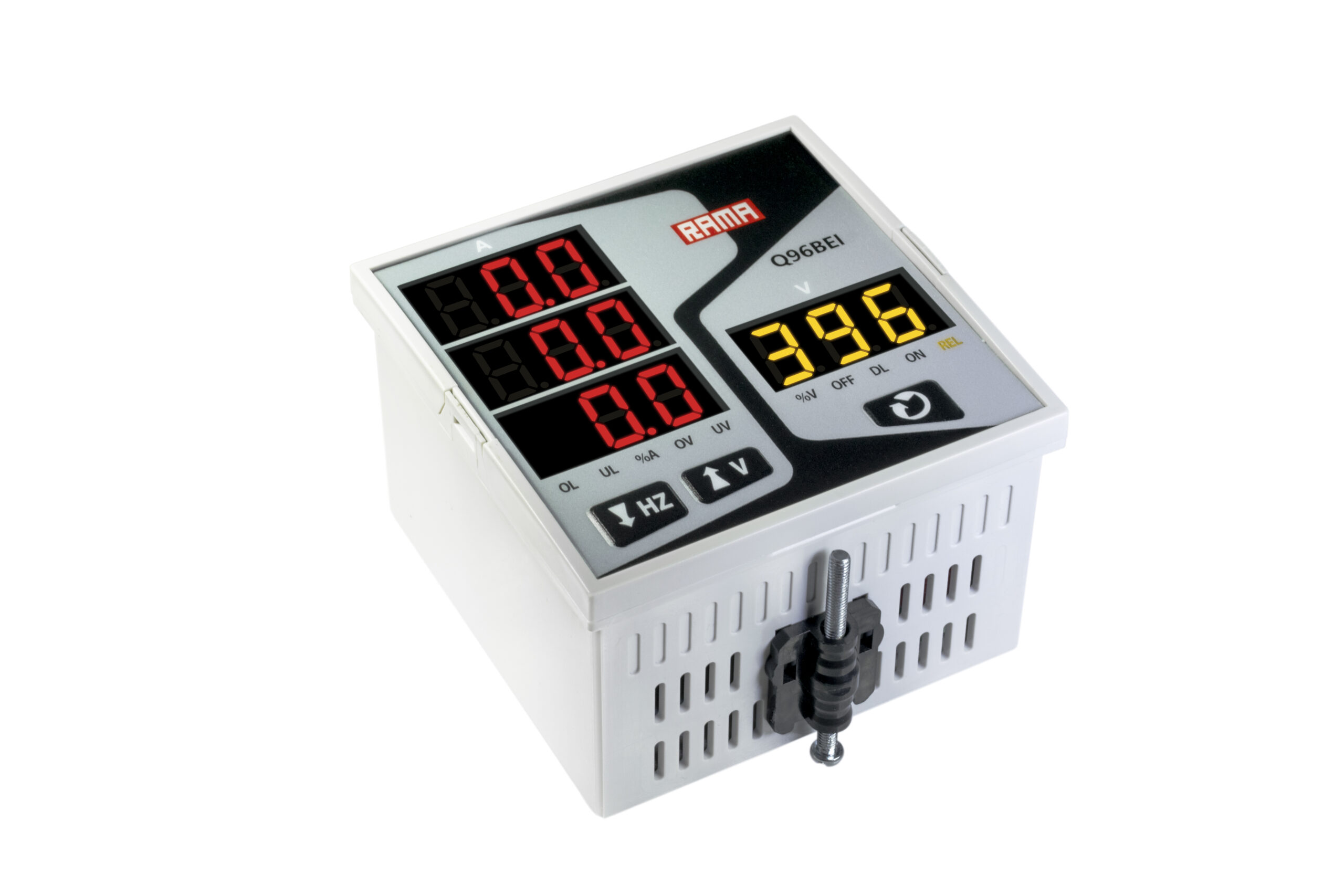

نمایشگر و کنترل موتور هر دو کنترل فاز و کنترل بار رو دارن ‌و نیاز به تهیه کنترل فاز و کنترل بار جداگانه نیست
ولی در مدل نمایشگر چون برای مصارف غیرموتوری هست و نیاز نیست جریان ها مقدارشون باهم در یه حدود باشند اگر اختلاف زیاد داشتن نیاز نیست فرمان قطع صادر بشه گزینه عدم تقارن را ندارد
و در مدل کنترل موتور چون هر سه جریان موتور باید در یه حدود باشند و اگر مقدارشون اختلاف زیاد داشت باید فرمان قطع صادر بشه دارای گزینه عدم تقارن می‌باشد.

<<سوالات متداول مربوط به سوپر ولت امپر راما>> :

۱-ولتاژ دستگاه با ولت متر همخوانی ندارد؟

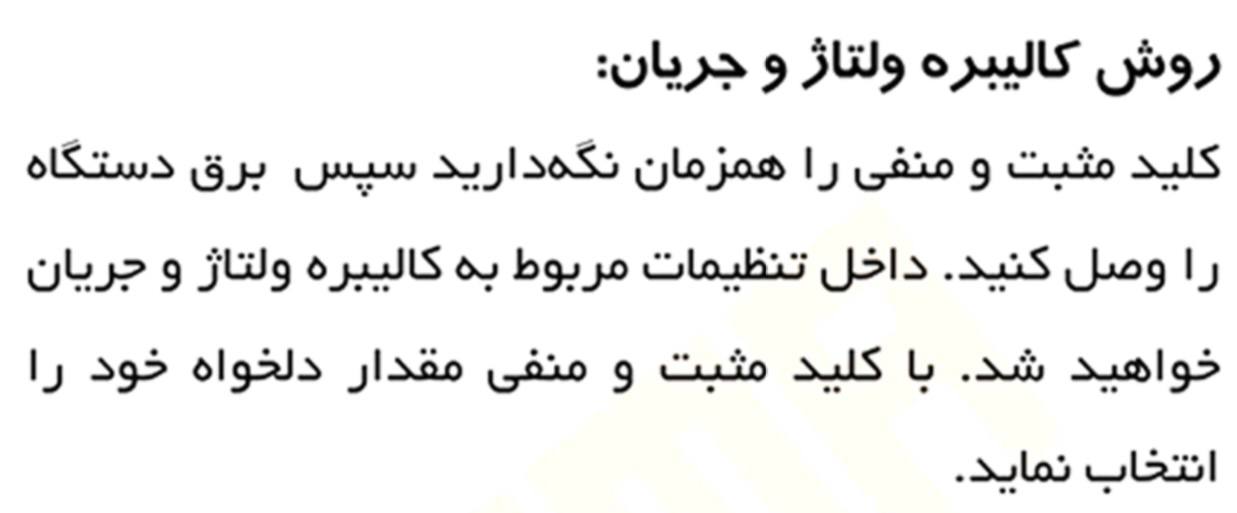

دستگاه را خاموش کرده دکمه ی up و dn را همزمان نگه داشته و برق را وصل کنید،داخل تنظیمات کالیبره خواهید شد سپس ولتاژ های L1,L2,L3 را دلخواه تنظیم نمایید.(ولتاژ نمایش داده شده حاصل برآیند سه ولتاژ تنظیمی میباشد.)

۲-آمپر نمایش داده شده دستگاه با آمپرمتر همخوانی ندارد؟

دستگاه را خاموش کرده دکمه ی up و dn را همزمان نگه داشته و برق را وصل کنید،داخل تنظیمات کالیبره خواهید شد سپس آمپر های C1,C2٫C3 را تنظیم کنید.(C1,C2٫C3 هرکدام عددش بیشتر است عملکرد دستگاه براساس همان عدد صورت می‌گیرد.)

۳-دستگاه آمپر ها را با اختلاف نشان میدهد و با کالیبره حل نشد؟

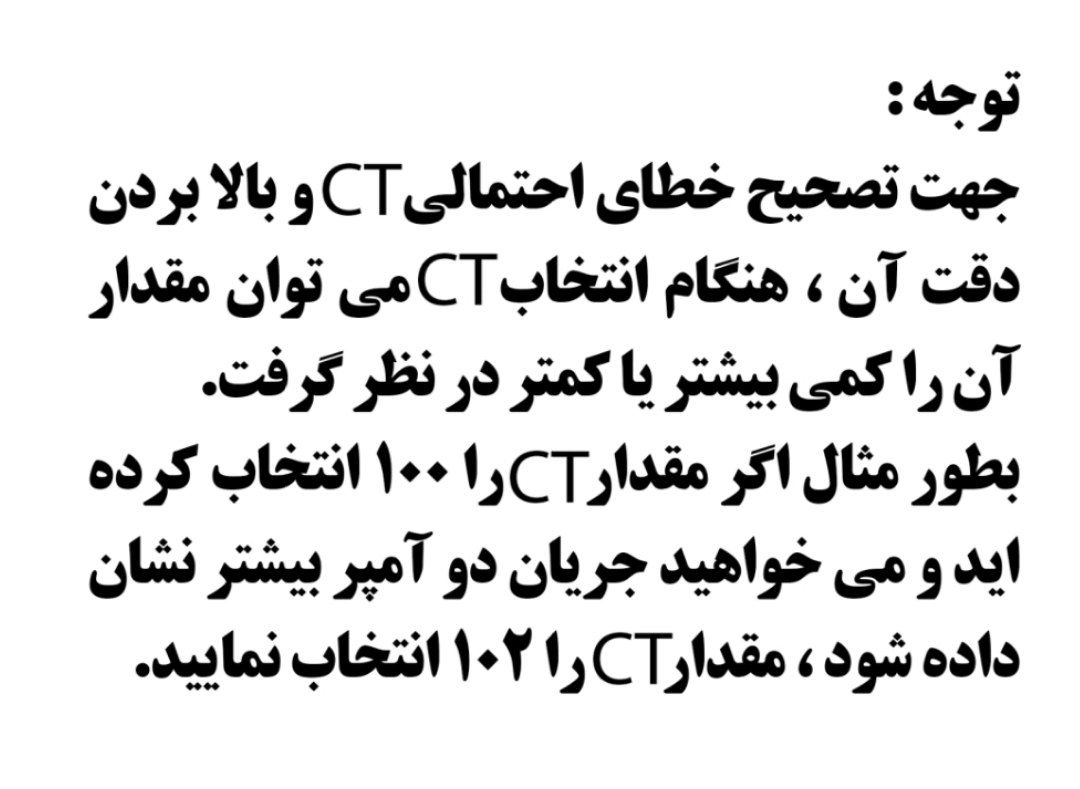

با نگه داشتن کلید اینتر و فلش پایین به مدت ۳ثانیه وارد تنظیمات سی تی شده و به طور مثال اگر مقدار سی تی را ۱۰۰ انتخاب کرده اید و میخواهید جریان دو آمپر بالاتر نمایش داده شود مقدار سی تی را ۱۰۲ انتخاب نمایید.

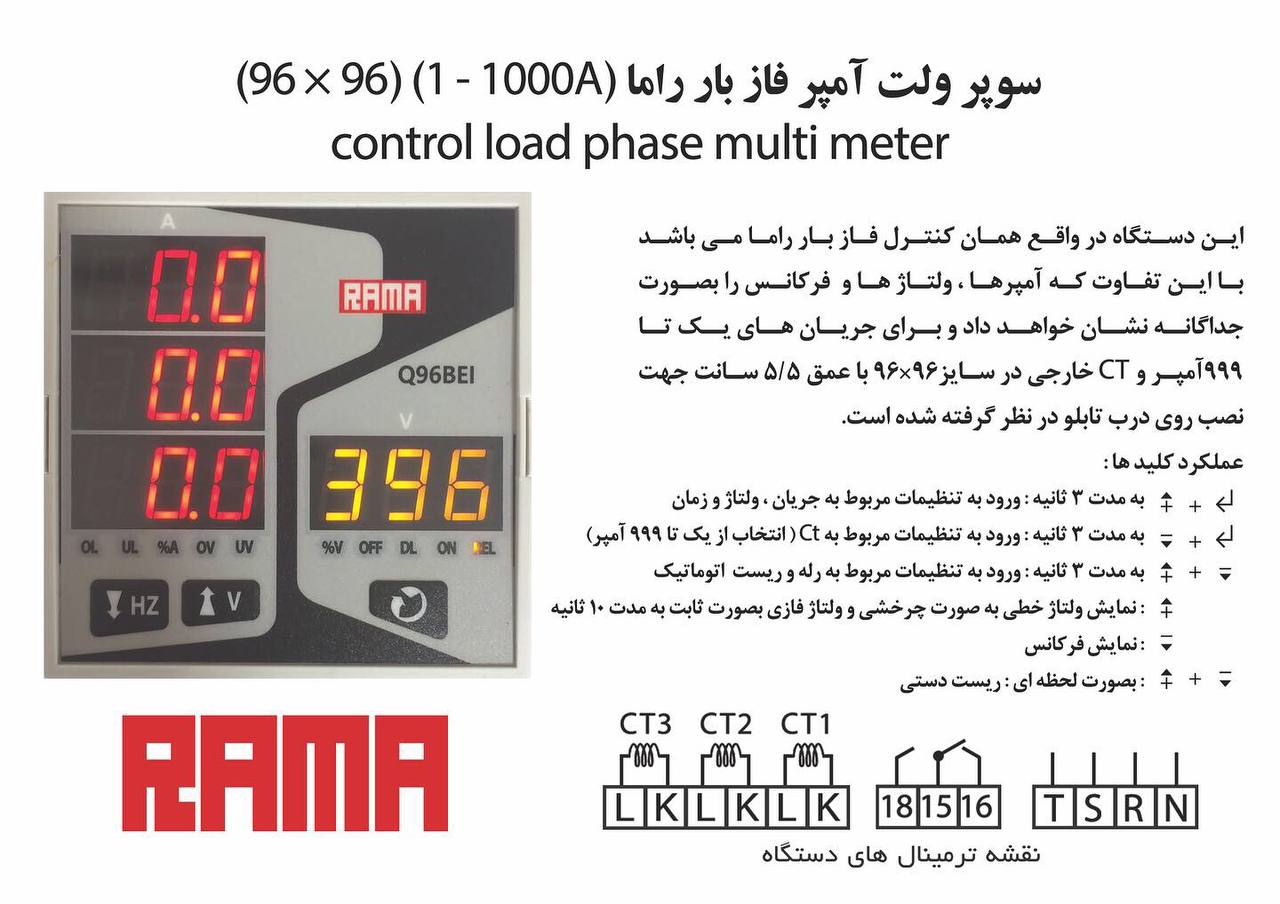

۴-طریقه ی ورود به تنظیمات جریان،ولتاژ و زمان چگونه می باشد؟ کلید اینتر و فلش بالا را به مدت ۳ ثانیه نگه دارید.

۵-جهت ورود به تنظیمات مربوط به CT چکار انجام دهیم؟ کلید اینتر و فلش پایین را به مدت ۳ ثانیه نگه دارید.

۶-در صورتی که بخواهیم از یک سیتی خارجی استفاده نماییم چه کاری باید انجام داد ؟

یک سر سیتی را به K1 و سر دیگر سیتی را به L3 وصل نمایید ، و ترمینال L1 را به L2٫K2 را به K3 وصل کنید.

۷-چگونه سه CT خارجی به دستگاه وصل کنیم؟

سیتی اولی به L1-K1 سیتی دومی به L2-K2 و سیتی سوم به L3-K3 متصل نمایید.

۸-سیتی ها ۳ آمپر مختلف نشان می دهد، دستگاه کدام را مبنا قرار میدهد؟

هرکدام که بیشتر باشد.

۹-در صورتی که به طور مثال بخواهیم تا جریان ۲۷۰ آمپر را کنترل کنیم از چه سیتی خارجی استفاده نماییم؟

از ۳ سیتی ۳۰۰/۵ استفاده کرده و با نگه داشتن کلید فلش پایین و اینتر به مدت سه ثانیه وارد تنظیمات سیتی شده و مقدار آن را ۳۰۰ انتخاب نمایید.

۱۰-دستگاه تا چه آمپری را نشان میدهد؟

تا ۹۹۹ آمپر با انتخاب سیتی ۱۰۰۰ به ۵

۱۱-در صورت نبودن هیچ خطایی نمایشگر ها چه چیزی را نمایش میدهند؟

سگمنت تکی سمت راست برآیند  سه ولتاژ خطی ، و سه سگمنت سمت چپ جریان های سه فاز را نمایش می‌دهد .

۱۲-ولتاژی که در سگمنت تکی سمت راست نمایش داده میشود نشان دهنده چه ولتاژی است؟

دستگاه ولتاژ های خطی R-T,S-T,R-T را باهم جمع کرده و تقسیم بر ۳ مینماید و نمایش میدهد.

۱۳-چگونه ولتاژ های فازی و خطی را بصورت جداگانه مشاهده کنیم؟

کلید فلش بالا را نگه دارید در این حالت ولتاژ های فازی روی سه سگمنت سمت چپ نمایش داده میشود و سه ولتاژ خطی به صورت چرخشی روی سگمنت تکی سمت راست نمایش داده میشود.

۱۴-دستگاه خطای UnC میدهد و رله را قطع میکند؟

با زدن کلید SET وارد تنظیمات شوید و UL را روی صفر قرار دهید.

۱۵-دستگاه خطای Lod میدهد و رله را قطع میکند؟

با زدن کلید SET وارد تنظیمات شوید و مقدار OL را حداقل دو آمپر بیشتر از جریان نشان داده شده قرار دهید.

۱۶-دستگاه خطای UbC میدهد و رله را قطع میکند؟

با زدن کلید SET وارد تنظیمات شوید و مقدار A% را بیشتر از 40 تنظیم کنید.

۱۷-چگونه فرکانس را مشاهده کنیم؟

با نگه داشتن کلید فلش پایین

۱۸-دستگاه خطای Ovr(افزایش ولتاژ)،Und(کاهش ولتاژ)یاUbu(عدم تقارن ولتاژ)میدهد؟

مقدار تنظیمی OV,UV,%V را اصلاح نمایید.

۱۹-دستگاه خطای 2PH میدهد؟

یکی از سه فاز ورودی قطع‌ است.

۲۰-دستگاه خطای Seq میدهد؟

فاز های ورودی جا به جا هستند.

۲۱-سه سگمنت سمت چپ خاموش است و سگمنت تکی سمت راست seq نشان میدهد؟

خطای جابه جایی فاز وجود دارد، دوتا از فازها را جا به جا کنید.

۲۲-دستگاه خطای S_T میدهد؟

دوتا از فازها قطع است.

۲۳-مقدار استارت اولیه(DL)،زمان تاخیر در وصل(ON)و زمان تاخیر در قطع(Off) را چه مقدار تنظیم کنیم؟

معمولا استار اولیه ۱۰،تاخیر در وصل۷ و تاخیر در قطع را روی۷ قرار دهید.

۲۴-استارت اولیه چیست؟

در این مدت زمان به خاطر جریان اولیه موتور که بعد از گذشت چند ثانیه ثابت می‌شود مقدار آمپر خوانده شده در نظر گرفته نمی شود.

۲۵-خروجی دستگاه را میتونم مستقیم به موتور وصل کنم؟

خیر حتما از کنتاکتور استفاده کنید.

۲۶-توان رله ی خروجی دستگاه چند امپر است؟

یک امپر سلفی و پنج امپر اهمی

۲۷-از رله دستگاه نمی خواهم استفاده کنم؟

ترمینال های ۱۵-۱۶-۱۸ خالی بگذارید و مقادیر OL را حداکثر، UL را صفر، A% را ۱۰۰ ،OV را حداکثر ، UV را حداقل و V% را روی ۲۵ قرار دهید.

۲۸-دستگاه لحظه ی اول صدای رله میدهد و بعد از شمارش خروجی نمیدهد؟

کلید فلش بالا و پایین را همزمان نگه دارید داخل تنظیمات رله خواهید شد سپس رله را روی حالت r_o قرار دهید.

۲۹-میخواهم ریست اتوماتیک غیرفعال شود؟

کلید فلش بالا و پایین را همزمان نگه دارید داخل تنظیمات رله خواهید شد سپس rst را روی حالت Off قرار دهید.

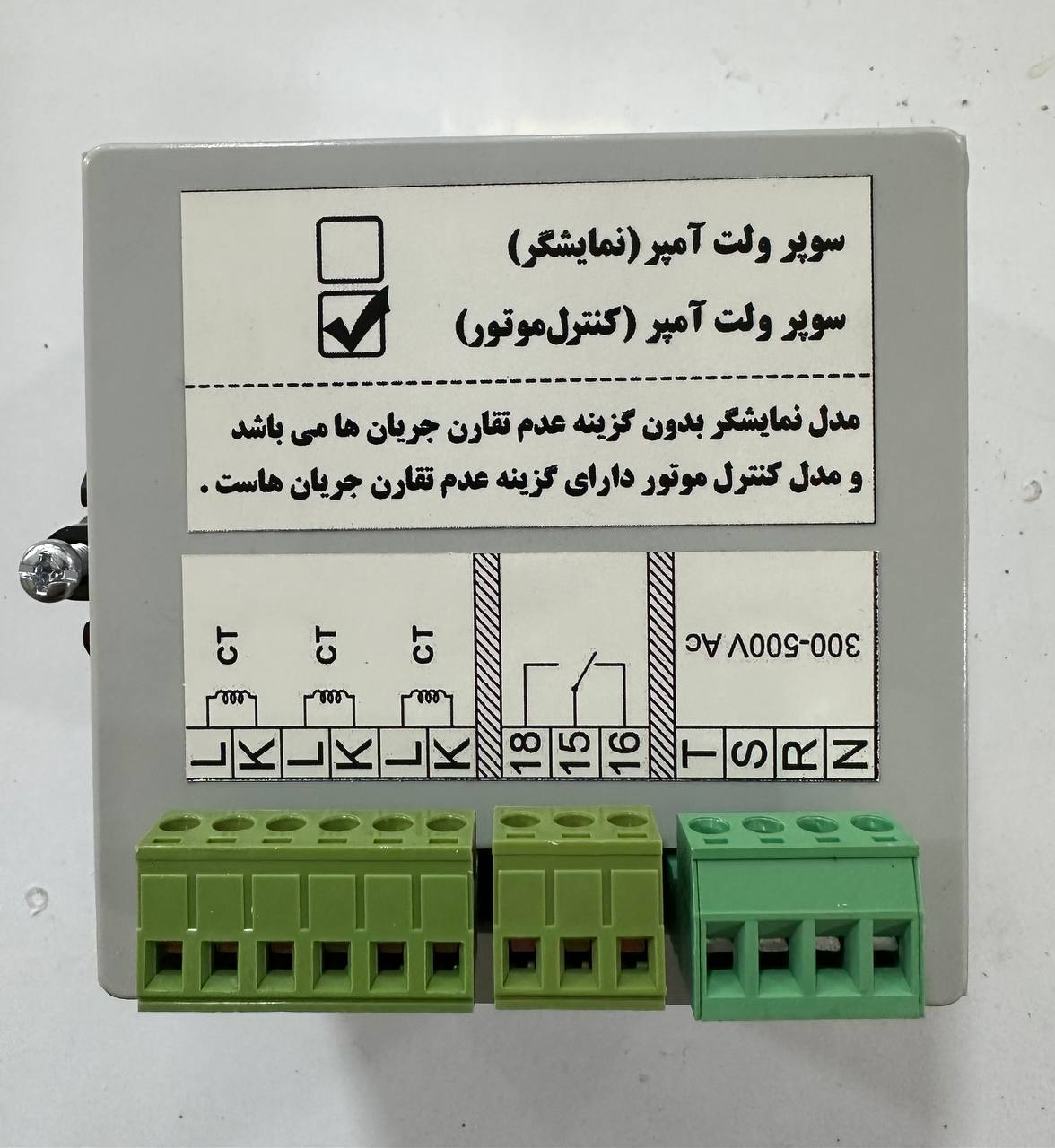

۳۰-تفاوت مدل نمایشگر و کنترل موتور چیست ؟

در مدل نمایشگر (به دلیل اینکه جریان های هر فاز ممکن است باهم اختلاف زیادی داشته باشند)گزینه A% ( عدم تقارن جریان) وجود ندارد ولی در مدل کنترل موتور این گزینه ( A% ) فعال است.

۳۱-در صورت استفاده از این دستگاه نیاز به کنترل فاز و کنترل بار خواهد بود؟

خیر

۳۲-میخواهم دستگاه به صورت دستی ریست شود؟

۱.با زدن همزمان کلید مثبت و منفی

۲.با قراردادن یک شاسی استپ در مسیر نول دستگاه.

۳۳-پیچ گوشتی برای ترمینال های دستگاه را پیدا نمیکنم؟

از نماینده ها و فروشگاه های قطعات الکترونیک تهیه کنید.

۳۴-سرسیم ورودی ترمینال های دستگاه چه باشد؟

حداکثر سرسیم ۱.۵ استفاده کنید.

۳۵- سرسیم زیر پیچ درست قرار نمیگیره؟

از سرسیم بلند استفاده نمایید

۳۶-دستگاه را نمیتوانم تنظیم کنم؟

به سایت ramaesp.com مراجعه کرده و فیلم ها و بروشور های مربوط به دستگاه را مطالعه کنید.

۳۷- بروشور محصول گم شده است از کجا تهیه کنم؟

به سایت ramaesp.com مراجعه کرده و فیلم ها و بروشور های مربوط به دستگاه را دریافت نمایید.

۳۸-مشکل جدید و خاصی دارم و می‌خواهم با واحد فنی ارتباط بگیرم؟

در واتس آپ به شماره تماس ۰۹۱۳۷۳۹۲۳۹۶ مشکل خود را به صورت عکس،ویس یا ویدیو ارسال نمایید.

با شماره تماس واحد پشتیبانی ۰۳۱۳۲۶۴۲۸۱۲ تماس بگیرید(زمان پاسخگویی ۸-۱۵).
